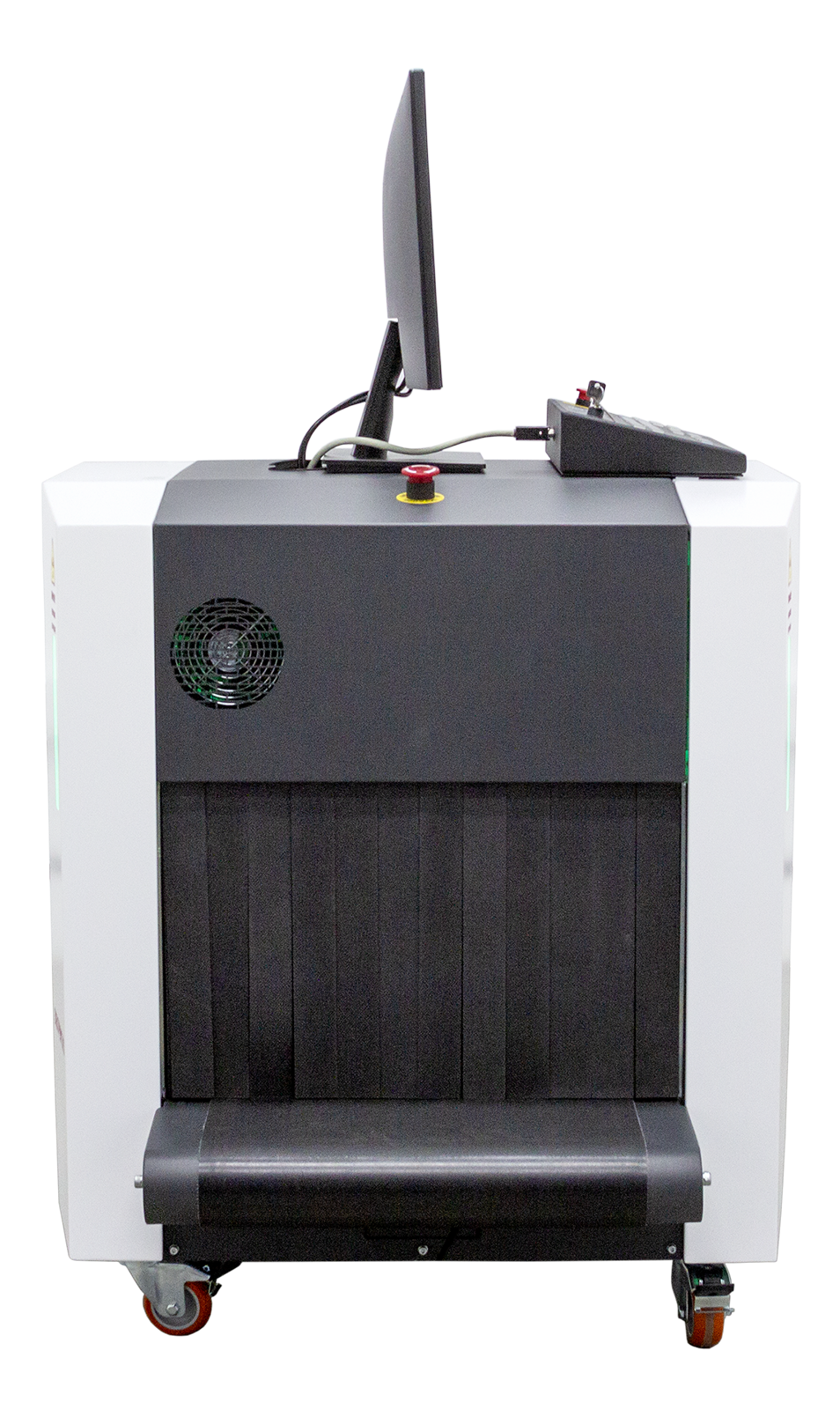

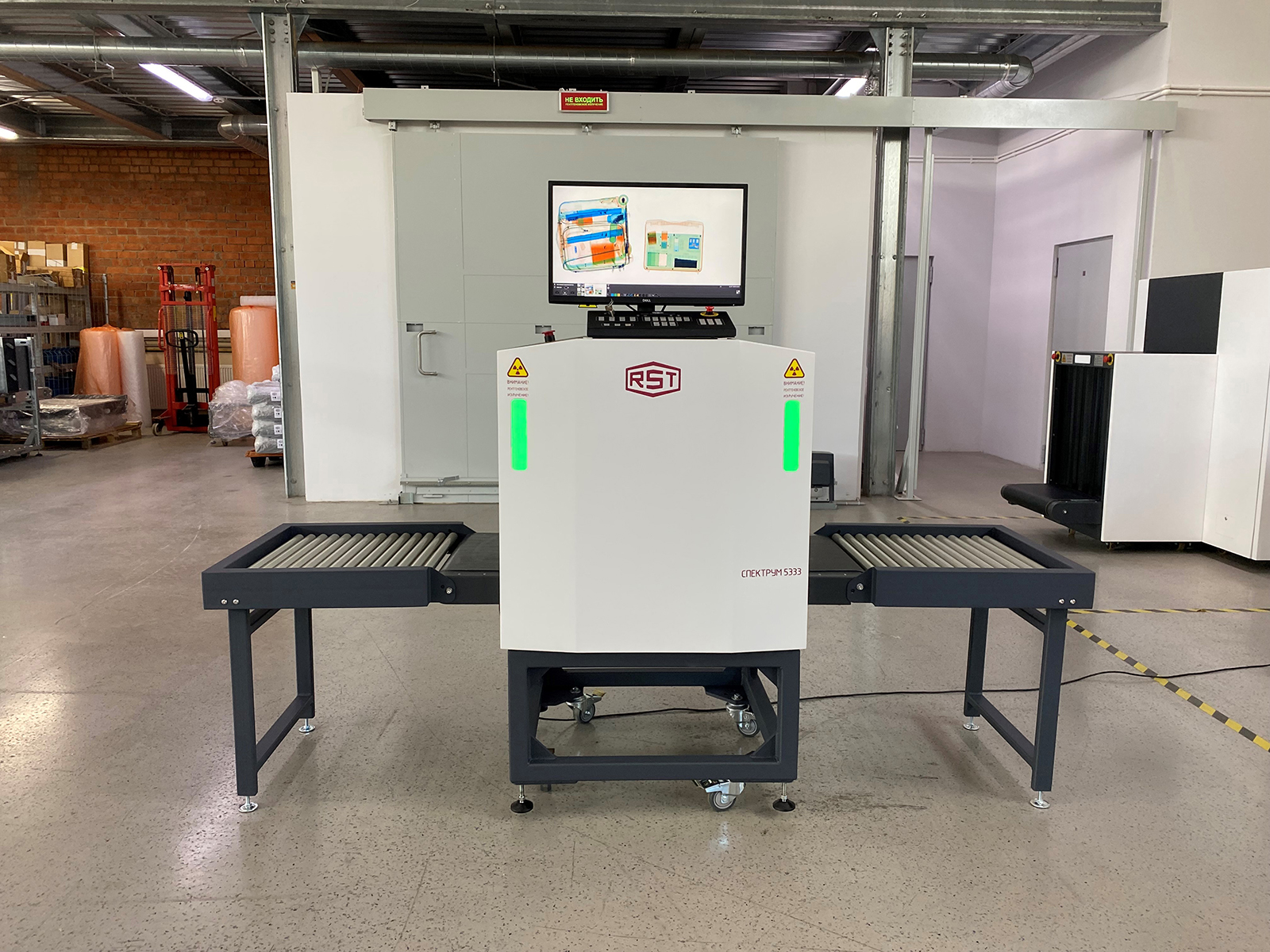

Рентгенотелевизионный интроскоп RST СПЕКТРУМ 5333

Малогабаритная рентгенотелевизионная досмотровая установка СПЕКТРУМ 5333 с размером туннеля шириной 53 см х высотой 33 см может использоваться как с расположением конвейера у пола, так и на уровне стола, при расположении установки на специальной подставке или столе. Прекрасное решения для досмотровых пунктов, имеющих ограничения по габаритам применяемого оборудования. Предназначена для проведения досмотра почтовой корреспонденции, сумок, рюкзаков, небольшого по размеру багажа.
  • Бренд: RST
  • Страна производства: Россия
  • Вес: 0 кг.
  • Артикул: RST5333
  • Цена: по запросу

Малогабаритная рентгенотелевизионная досмотровая установка СПЕКТРУМ 5333 с размером туннеля шириной 53 см х высотой 33 см может использоваться как с расположением конвейера у пола, так и на уровне стола, при расположении установки на специальной подставке или столе. Прекрасное решения для досмотровых пунктов, имеющих ограничения по габаритам применяемого оборудования. Предназначена для проведения досмотра почтовой корреспонденции, сумок, рюкзаков, небольшого по размеру багажа.

Особенности досмотровой рентгенотелевизионной установки  RST СПЕКТРУМ 5333:

  • Универсальность применения — компактный размер, возможность использования конвейера как вблизи пола, так и на уровне стола.
  • Высокие характеристики обнаружения — отличная разрешающая способность, проникновение в стали, широкий спектр цветовых комбинаций и градаций уровней серого, позволяют получить высококачественное изображение досматриваемого багажа.
  • Система автоматического обнаружения взрывчатых веществ и наркотиков — с возможностью настройки автоматического выделения цветом областей по заданному атомного числу, позволяет автоматизировать процесс досмотра и снизить вероятность пропуска опасного объекта.
  • Устойчивость работы программного обеспечения — компьютерная система управления установками, на основе операционной системы Linux, позволяет полностью исключить программные сбои системы при аварийном отключении питания и в других нештатных ситуациях. Восстановление работоспособности и запуск установки занимает всего несколько минут.
  • Надежность узлов и компонентов — позволяют эксплуатировать установки с минимальными затратами длительный период.
  • Радиационная безопасность — уровень рентгеновского излучения на расстоянии 10 см от любой точки поверхности установки менее 1 мкЗв/ч, что делает эксплуатацию установок полностью безопасной для персонала.
  • Максимальный набор программных функций в стандартной комплектации.

Стандартные функции (в базовом комплекте)

  • Плавное масштабирование изображения от 1× до 128× (ZOOM)
  • 2-х кратное увеличение по 9-ти участкам изображения
  • Автоматическое выделение подозрительных и непрозрачных участков изображения
  • Перемещение увеличенного изображения на экране
  • Автоматическое обнаружение объектов, которые могут содержать взрывчатые вещества и наркотики
  • Выделения цветом областей на изображении по заданному эквивалентному атомному числу
  • Компенсация геометрических искажений
  • Автокоррекция функции яркости изображения (гамма-коррекция)
  • Негативное изображение
  • Усиление резкости изображения на краях (оконтуривание)
  • Регулировка контраста изображения (оптимизация контраста)
  • Фильтрация органики
  • Фильтрация неорганики
  • Цветное и черно-белое изображения
  • Возврат к исходному изображению (сброс графических фильтров) с выходом из функций меню
  • Три уровня проникающей способности (глубокий, сверхглубокий и низкий уровни)
  • Снижение резкости изображения
  • Увеличение резкости изображения
  • Управление изображением в реальном времени
  • Программа проекции изображений опасных предметов (TIP)
  • Программа тренировки операторов
  • Система самодиагностики
  • Автоматическое сохранение изображений (архивирование)
  • Импорт изображений в формате BMP, JPG, PNG
  • Просмотр библиотеки изображений
  • Счетчик багажа
  • Сканирование в обоих направлениях
  • Многоуровневый доступ к управлению РТУ
  • Подключение к локальной сети Ethernet по протоколу TCP/IP
  • Подключение и передача данных о работе РТУ по протоколу ONVIF, в формате XML, в соответствии с требованиями Постановления Правительства РФ №969 от 26.09.2016.г.
  • Возможность подключения принтера
  • Резервное копирование данных

Технические характеристики:

Основная спецификация

Габариты туннеля:
  • Ширина, мм: 530
  • Высота, мм: 335

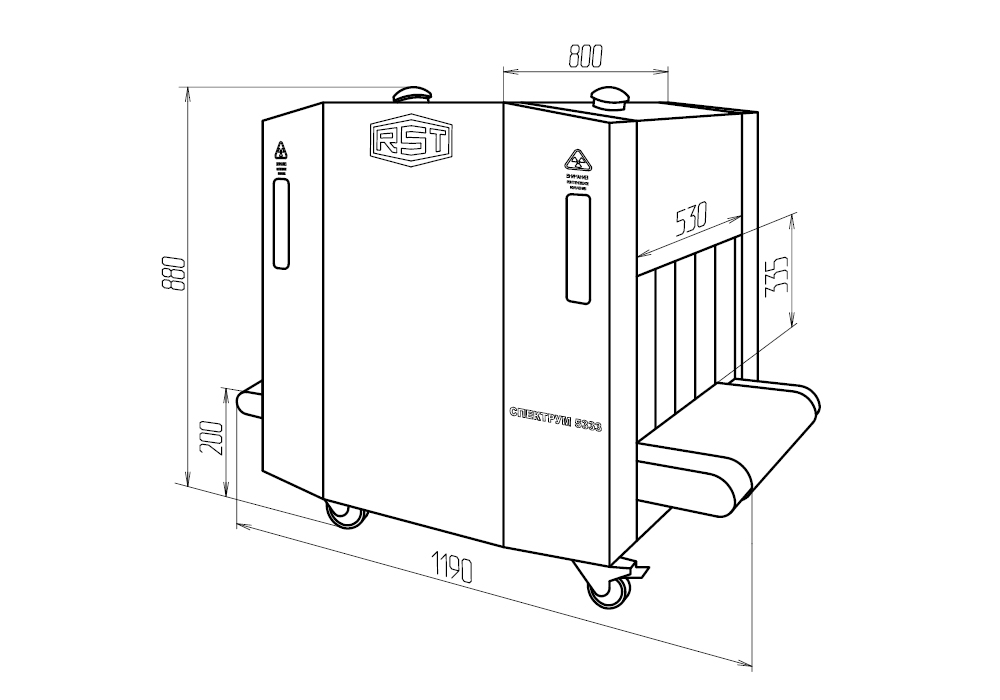

Габаритные размеры РТУ:
  • Ширина, мм: 800
  • Высота, мм: 880
  • Длина, мм: 1190
Конвейер:
  • Максимальная распределенная нагрузка на ленту конвейера, не более кг: 100
  • Высота конвейера от пола, мм: 200 (на подставке 600-650)
  • Скорость конвейера, м/с: 0,23
  • Уровень шума, дБ: < 52
Вес, не более, кг: 210

Возможности досмотра

Градационная характеристика изображения по ГОСТ Р 57238—2016, число градаций уровней серого поля: 65 000
Количество детекторов в системе: 1024
Чувствительность (обнаружительная способность) по медной проволоке по ГОСТ Р 57238—2016:
  • В стандартном режиме работы, мм: 0,10 (38 AWG)
  • С дополнительной обработкой изображения, мм: 0,08 (40 AWG)
Проникающая способность в стали:
  • Гарантированная, мм: 12
  • Максимальная, мм: 14
Пространственное разрешение изображения по ГОСТ Р 55249—2012, пар линий/мм:
  • 0,4 по вертикали
  • 0,4 по горизонтали

Рентгеновский генератор
Напряжение анода, кВ/Ток, мА:  90/1,0
Направление пучка рентгеновского излучения: Диагонально вниз
Система охлаждения: Конвекционная, в герметичной масляной емкости
Безопасность для фотоматериалов по ГОСТ Р 55249—2012: до ISO 1600(33 DIN)

Детекторы
Форма детекторной системы: L-образная
Тип детекторов рентгеновского излучения: Твердотельные сцинтилляционные фотодиоды
Детекторы высокой и низкой энергии РИ

Система обработки изотображения
Управляющий компьютер:
Процессор: Intel Core i3
Устройство хранения данных: Жесткий диск, SATA, 500 ГБ
Оперативная память: 2ГБ
Графический адаптер*: 1366 x 768, двойной видеовыход (цветное и черно-белое изображение)
Монитор: Высокого разрешения, LCD (LED), диагональ 21’’
Операционная система: Linux
Максимальный размер архива изображений (число сканирований): до 200 000

Электропитание
Тип линии электропитания: Однофазная трехпроводная (L-N-PE)
Система заземления (ПУЭ): TN-S, TN-C-S
Напряжение питания, В: 220 ± 10%
Частота питания, Гц : 50 ± 1
Потребляемая мощность пиковая, кВА: 0,7
Потребляемая мощность средняя, кВА: 0,4

Условия эксплуатации, транспортировки и хранения
Эксплуатация:
Диапазон рабочих температур : от +5° до +45 °С
Максимальная влажность воздуха до 95%, без конденсата
Транспортировка:
Диапазон температур:  от -30° до +45 °С
Хранение:
Диапазон температур: от 0° до +45 °С
Максимальная влажность воздуха: до 95%, без конденсата

Радиационная безопасность

Уровень рентгеновского излучения на расстоянии 0,1 м от поверхности РТУ:  <1,0 мкЗв/ч





Часто задаваемые вопросы

Наша организация планирует приобрести рентгенотелевизионный интроскоп для досмотра ручной клади и багажа сотрудников и посетителей, что нам понадобиться для официальной эксплуатации установки?



Рентгеновские установки для досмотра багажа и товаров (РУБДТ) содержат источник ионизирующего излучения и для их эксплуатации необходимо получить лицензию на работу с источниками ионизирующего излучения в территориальном отделении Роспотребнадзора. Необходимо собрать пакет документов, провести обучение сотрудников и оплатить пошлину.



Подробнее об этом можно прочитать на сайте Роспотребнадзора.



Где можно обучить сотрудников работе с интроскопом?



Подготовку сотрудников можно разделить на два этапа:


  • Обязательное обучение сотрудников в рамках осуществления лицензируемого вида деятельности по специальности дополнительного образования «Радиационная безопасность». Обучение производится в специализированных учебных центрах.
  • Необязательное, но желательное обучение операторов по выявлению опасных предметов в багаже осуществляется специализированными учебными центрами, готовящими операторов для служб авиационной безопасности.


Помимо этого при приобретении интроскопа в нашей компании, после ввода установки в эксплуатацию мы проводим вводный инструктаж персонала по работе с конкретной моделью интроскопа и ее особенностям.



У вас есть гигиенический сертификат на интроскоп, какие сертификаты вы предоставляете?



В настоящее время санитарно-эпидемиологические заключения на рентгеновские установки для досмотра багажа и товаров не выдаются.



Письмо Роспотребнадзора №01/12975-0-32 от 08.09.2010 «О совершенствовании деятельности организаций Роспотребнадзора при проведении экспертиз» «В связи со вступлением в силу Соглашения таможенного союза по санитарным мерам…



В связи со вступлением в силу указанного Положения изменился порядок осуществления санитарно-эпидемиологического надзора: на таможенной территории таможенного союза не выдаются санитарно-эпидемиологические заключения на продукцию, ввозимую или производимую на территории Российской Федерации гражданами, индивидуальными предпринимателями и юридическими лицами и предназначенную для реализации населению, а также для применения (использования) в промышленности, сельском хозяйстве, гражданском строительстве, на транспорте, в процессе которого требуется непосредственное участие человека. Такие заключения также не оформляются и для экспорта указанной продукции. Кроме того, в связи с указанными изменениями не оформляются санитарно-эпидемиологические заключения на технические условия и иные технические документы.»



В настоящий момент мы предоставляем на все модели интроскопов сертификаты соответствия ГОСТ-Р.



Насколько безопасен интроскоп? Можно ли получить опасное для здоровье радиоактивное облучение находясь рядом с ним?



Согласно СанПиН 2.6.1.2369-08 п.5.2.2. «В РУДБТ 1-го и 2-го типов защита от рентгеновского излучения должна конструктивно входить в состав установки и при всех возможных условиях ее эксплуатации обеспечивать ослабление мощности дозы рентгеновского излучения в любой доступной точке в 10 см от внешней поверхности установки до уровня не более 2,5 мкЗв/час».



Интроскопы RST имеют уровень излучения в любой точке, отстоящей от поверхностей установки на 5 см, не более 1 мкЗв/ч, при включенном генераторе. В 20 см от интроскопа уровень излучения приближается к естественному фону. Поэтому предлагаемые нами интроскопы соответствуют всем требованиям радиационной безопасности.



На что нужно обратить внимание при выборе модели интроскопа?



Прежде всего, нужно определиться каков максимальный размер багажа, который вы собираетесь досматривать. От этого зависит выбор размера туннеля интроскопа и соответственно модели.

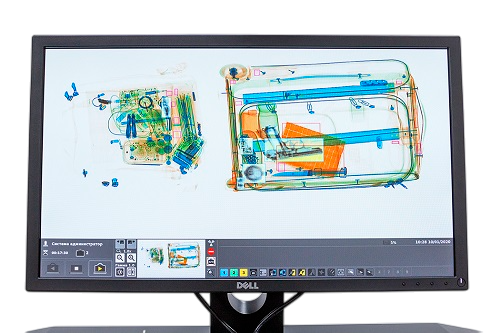

Технологии

Программные возможности рентгенотелевизионных досмотровых установок RST серии СПЕКТРУМ разработаны с учетом самых высоких требований по обнаружения запрещенных предметов, при проведении досмотра багажа и грузов.

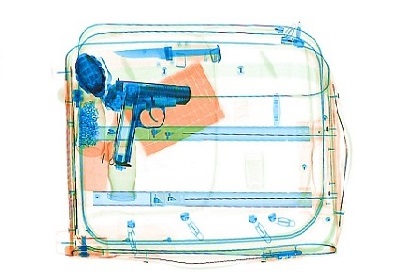

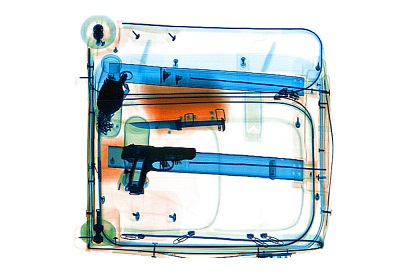

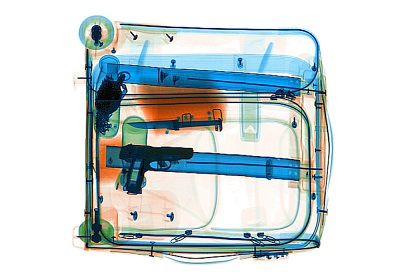

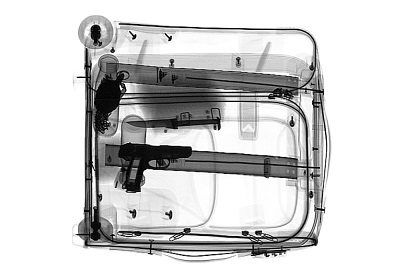

Цветное изображение Черно-белое изображение

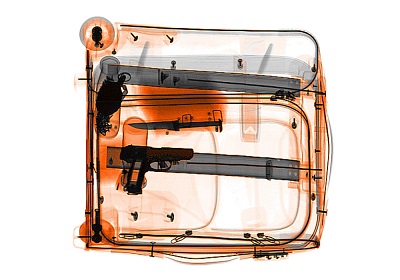

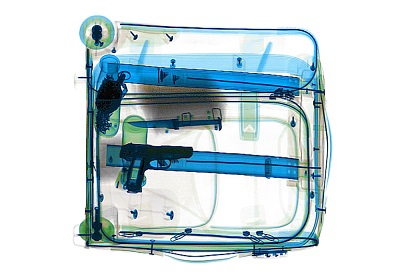

Фильтрация органики Фильтрация неорганики

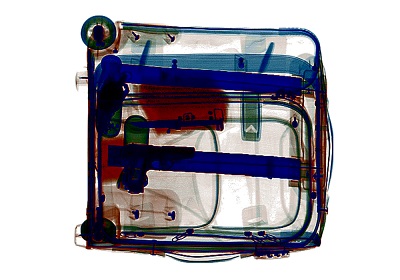

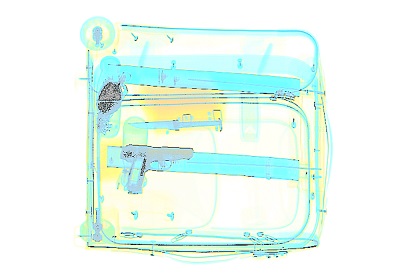

Увеличение гаммы-коррекции Уменьшение гаммы-коррекции

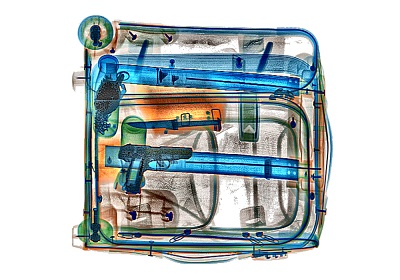

Контурная резкость Увеличение контрастности

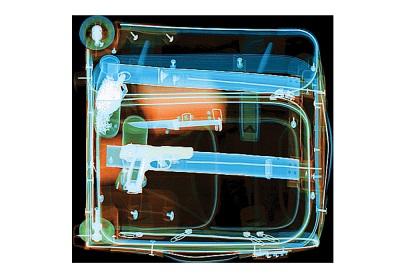

Негативное изображение Сверхпроникновение

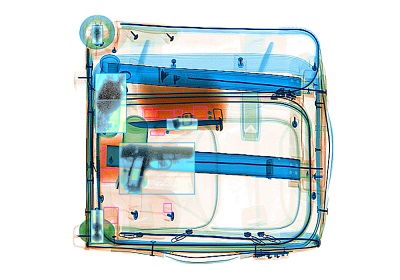

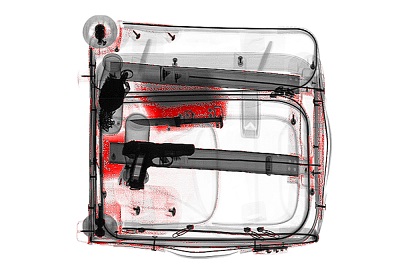

Измерение атомного числа Автоматическое обнаружение взрывчатых веществ и наркотиков

Клавиатура управления

Эргономичная клавиатура управления интроскопом, с интуитивно понятными оператору клавишами управления, каждая клавиша дублируется в графическом интерфейсе дисплея, с всплывающими подсказками.
